طراحی ایمن در برابر زلزله : Earthquake-Resistant مکانیسم رقص ساختمان با طبیعت
زلزله‌ها غیرقابل پیش‌بینی‌اند؛ اما معماری و مهندسی می‌تواند کاری کند که ساختمان‌ها در برابر این تکان‌های غول‌آسا «تاب بیاورند» یا دست‌کم فرو نریزند.
طراحی ایمن در برابر زلزله یعنی:
پذیرفتن اینکه زلزله اتفاق می‌افتد، و ساختن چیزی که با آن بجنگد یا با آن برقصه.
تاریخچه کوتاه
- ژاپن باستان: معابد چوبی با انعطاف زیاد ساخته می‌شدند.
- قرن ۲۰: پس از زلزله‌های بزرگی مثل زلزله سانفرانسیسکو (1906)، مهندسی زلزله به‌عنوان یک شاخه علمی جدی گرفته شد.
- امروز: طراحی بر پایه رفتار Dynamic، مصالح نوین و تکنولوژی‌های جذب انرژی صورت می‌گیرد.
اصول پایه طراحی مقاوم در برابر زلزله
۱. سبکی و انعطاف‌پذیری
هرچقدر سازه سبک‌تر باشد، نیروی اینرسی ناشی از زلزله کمتر است. مصالح سبک و ترکیبات انعطاف‌پذیر به ساختمان اجازه می‌دهند به جای شکستن، «حرکت کند».
سقف‌های سبک وزن، مانند سقف‌های فلزی یا کامپوزیتی، بار مرده ساختمان را کاهش می‌دهند و در نتیجه نیروی اینرسی کمتری در هنگام زلزله ایجاد می‌شود.
۲. سختی و پیوستگی مناسب
ساختمان باید در همه جهات سختی متناسبی داشته باشد. ناهماهنگی در سختی باعث پیچش و تمرکز تنش می‌شود (دوست نداریم خونه‌مون قِل بخوره!).
۳. مسیرهای بارگذاری مشخص (Load Path)
بار زلزله باید به صورت پیش‌بینی‌شده به فونداسیون منتقل شود. طراحی باید مطمئن باشد که هیچ‌وقت باری بی‌صاحب نماند.
۴. جذب و اتلاف انرژی
سیستم‌های دمپر (Damper)، جاذب انرژی و جداسازهای لرزه‌ای (Base Isolators) کمک می‌کنند ساختمان انرژی لرزه‌ای را ببلعد و حرکات را مهار کند.استفاده از دیوارهای برشی، مهاربندهای فولادی و سیستم‌های جذب انرژی مانند دمپرها، به ساختمان کمک می‌کند تا نیروهای جانبی زلزله را کنترل کرده و از آسیب‌های جدی جلوگیری کند.
۵. جزئیات اجرایی درست
مثلاً اتصالات بین تیر و ستون باید طوری طراحی شود که در برابر نیروهای چرخشی مقاوم بمانند، بدون اینکه اتصال شکست بخورد.
فناوری‌های مدرن در طراحی ضدزلزله
| فناوری | توضیح |
|---|---|
| Base Isolation | جدا کردن سازه از زمین با لایه‌های انعطاف‌پذیر |
| Tuned Mass Dampers | جرم‌های معلق که با حرکت مخالف، نوسانات را کنترل می‌کنند |
| Shape Memory Alloys | فلزاتی که پس از تغییر شکل بر اثر زلزله به حالت اولیه برمی‌گردند |
| Fiber-Reinforced Polymers | کامپوزیت‌های فوق سبک و مقاوم برای تقویت اجزای سازه |
چگونه در طراحی معماری از این اصول استفاده کنیم؟
نمونه‌های برجسته از پروژه‌های مقاوم در برابر زلزله

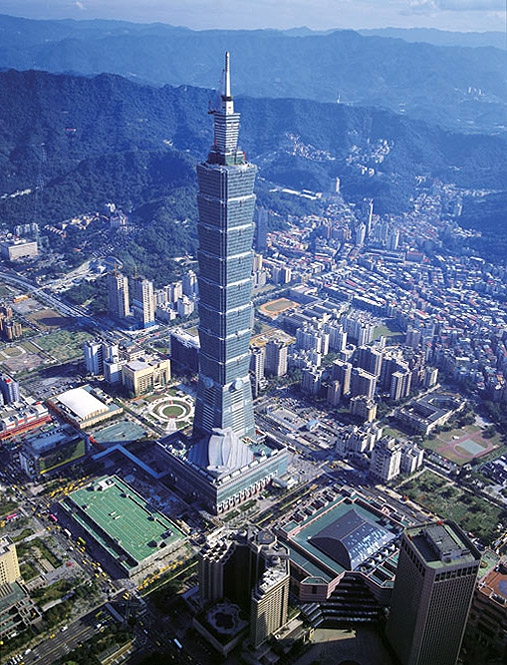

1. برج تایپه ۱۰۱ (Taipei 101) – تایوان
| ویژگی | توضیح |
|---|---|

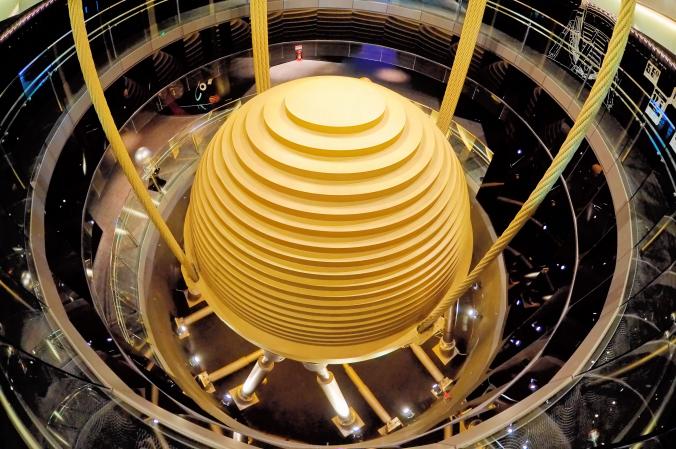

| نوع سیستم | Tuned Mass Damper (TMD) غول‌پیکر – ۶۶۰ تُن |

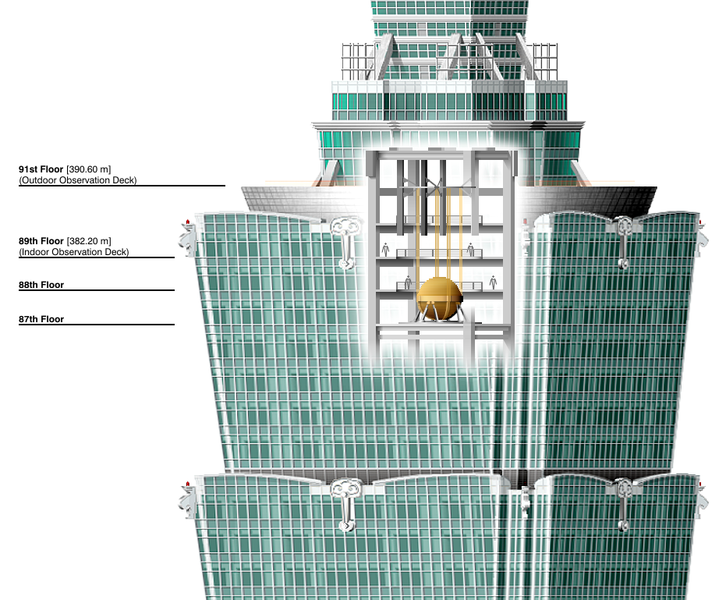

| طراحی خاص | یک کره طلایی ۵.۵ متری در طبقات بالا، به کمک کابل‌های قوی، حرکت برج رو متعادل می‌کنه. |
| نکته الهام‌بخش | شکل ظاهریش الهام گرفته از نیلوفر در باد هست؛ انعطاف همراه با قدرت. |
تایپه ۱۰۱ بهمون میگه: “سنگین‌ترین چیز تو طراحی، میتونه قوی‌ترین دفاعت باشه.”

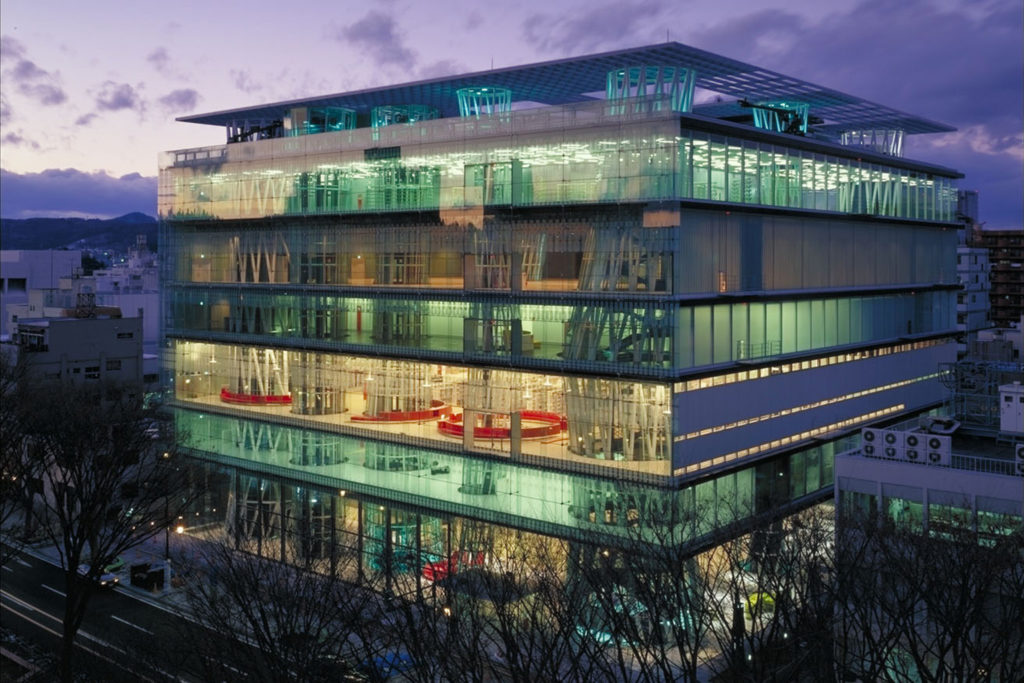

2. مرکز رسانه‌ای مهندسی سندای (Sendai Mediatheque) – ژاپن
(طراحی: تویو ایتو)
| ویژگی | توضیح |
|---|---|
| نوع سیستم | قاب-لوله‌ای با هسته‌های مقاوم چندلایه |

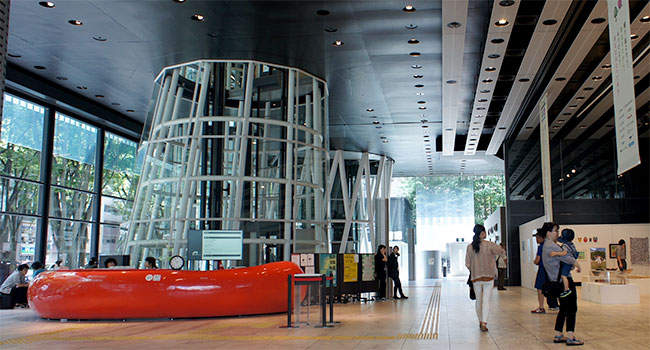

| طراحی خاص | ستون‌های استوانه‌ای شبیه “لوله‌های نور” که بارهای زلزله و باد رو جذب می‌کنن. |
| نکته الهام‌بخش | شفافیت کامل ساختمان؛ بدون دیوارهای سخت سنتی، ولی فوق‌العاده مقاوم. |
سندای بهمون میگه: “سبک بودن یعنی دیدن، لمس کردن و بقا.”
3. برج Salesforce (سابقاً Transbay Tower) – سانفرانسیسکو
| ویژگی | توضیح |
|---|---|
| نوع سیستم | قاب خمشی ویژه + پایه‌های عمیق در زمین |
| طراحی خاص | سیستم “خرپای دیوار برشی” ترکیب‌شده با طراحی ظاهری زیبا. |
| نکته الهام‌بخش | مثل درختی که ریشه‌هایش تا مغز زمین فرو رفته. |
این برج میگه: “وقتی زمین می‌لرزه، من محکم‌تر میشم.”
جمع بندی
هر پروژه مقاوم در برابر زلزله یک راز دارد:
- یا انرژی را جذب می‌کند
- یا مسیر حرکت را هدایت می‌کند
- یا انعطاف نشان می‌دهد
- یا با ترکیبی از همه این‌ها، رقص خودش با زمین را می‌سازد.
ساختمان خوب فقط زیبا نیست؛ با طبیعت هماهنگ است.
طبیعت گاهی زلزله می‌زند، و معماری خوب یعنی طراحی همراه با احترام به زمین.
“طراحی ضد زلزله یعنی اینکه تو نه در برابر طبیعت، بلکه در کنار طبیعت می‌ایستی.”
بیشتر بخوانید: چطور بفهمیم یک ساختمان ضد زلزله هست یا نه؟
🔍 مشخصات ساختمان ضد زلزله
۱. پلان ساده و متقارن
- بناهای مربعی، مستطیلی یا دایره‌ای بهتر مقاومت می‌کنن.
- پلان‌هایی که L یا T یا خیلی کج و معوج باشن، مستعد پیچش و شکست هستن.
- ساده بگویم: ساختمان ضدزلزله پلانش منطقی و متوازنه، مثل یک رزمی‌کار حرفه‌ای که تعادلش همیشه حفظه.
۲. مرکز جرم و مرکز سختی نزدیک به هم
- یعنی وزن کلی ساختمان و سیستم مقاوم در برابر زلزله تقریباً در یک نقطه متمرکز شده باشن.
- اگر این دوتا خیلی فاصله داشته باشن، در زلزله باعث چرخش (Torsion) میشه، و چرخش یعنی دردسر.
۳. استفاده از دیوارهای برشی یا قاب‌های خمشی
- دیوار برشی (Shear Wall) مثل اسکلت پنهان داخل بدن می‌مونه.
- قاب‌های خمشی (Moment-Resisting Frames) اجازه میدن ساختمان خم بشه و انرژی زلزله رو جذب کنه بدون اینکه فروبپاشه.
- چشم تیزبین تو: اگر دیدی سازه ستون‌های مقاوم با اتصالات قوی داره یا دیوارهای ضخیم در مرکز (یا اطراف) داره، نشانه‌ی خوبیه.
۴. مصالح مناسب و اتصالات قوی
- استفاده از بتن مسلح، فولاد، چوب‌های مهندسی‌شده (مثل Glulam) یا کامپوزیت‌های مقاوم نشونه‌ی هوشمندی طراحه.
- اتصال‌ها (اتصالات تیر به ستون، دیوار به فونداسیون) باید طوری طراحی شده باشه که شُل نباشن.
ساختمان ضدزلزله یعنی اتصال، اتصال، اتصال!
۵. سیستم‌های جذب انرژی
- وجود دمپرهای اصطکاکی، دمپرهای ویسکوز یا جداسازهای لرزه‌ای (Base Isolators) از بهترین شاخص‌هاست.
- دمپر یعنی چیزی که مثل کمک‌فنر ماشین، ضربه رو می‌گیره و منتقل نمی‌کنه.
۶. انعطاف‌پذیری کنترل‌شده
- بعضی مصالح یا سیستم‌ها اجازه‌ی مقدار مشخصی تغییر شکل رو بدون شکست میدن.
- ساختمون ضدزلزله قرار نیست مثل دیوار چینی خشک باشه، باید چابک باشه.
🕵️♂️ چطور چک کنیم؟
- پرس‌وجو: سند مهندسی و طراحی بنا رو بخواه. آیا آیین‌نامه‌های مقاوم‌سازی در برابر زلزله رعایت شده؟ (مثل آیین‌نامه ۲۸۰۰ در ایران یا IBC در آمریکا)
- بازرسی چشمی: به نشانه‌های طراحی حرفه‌ای مثل ستون‌های بادبندی، دیوارهای مرکزی ضخیم، متریال با کیفیت توجه کن.
- مشورت با مهندس سازه: اگر جدی هستی، یه مشاور سازه یا مهندس ناظر ببر که سطح ایمنی بنا رو بررسی کنه. با تست‌های غیرمخرب (NDT) یا چک لیست‌های سازه‌ای.
🧠 یک جمع‌بندی یادت بمونه:
| ویژگی | ساختمان ضعیف | ساختمان مقاوم |
|---|---|---|
| پلان | پیچیده و نامتقارن | ساده و متعادل |
| مرکز جرم و سختی | جدا از هم | نزدیک و هماهنگ |
| سیستم سازه‌ای | نامشخص یا ناکافی | دیوار برشی/قاب خمشی قوی |
| مصالح | معمولی یا ضعیف | مقاوم و تقویت‌شده |
| اتصالات | ناکامل یا شل | کامل و قوی |
| سیستم‌های جذب انرژی | ندارد | دارد |
🎩 نکته طلایی: ساختمانی که طراحی زلزله‌مقاوم داره، معمولا طراحی آتش‌مقاوم و بحران-مقاوم هم داره. چون اصول فیزیک در همه‌ی خطرات، یه‌جور کار می‌کنن!
